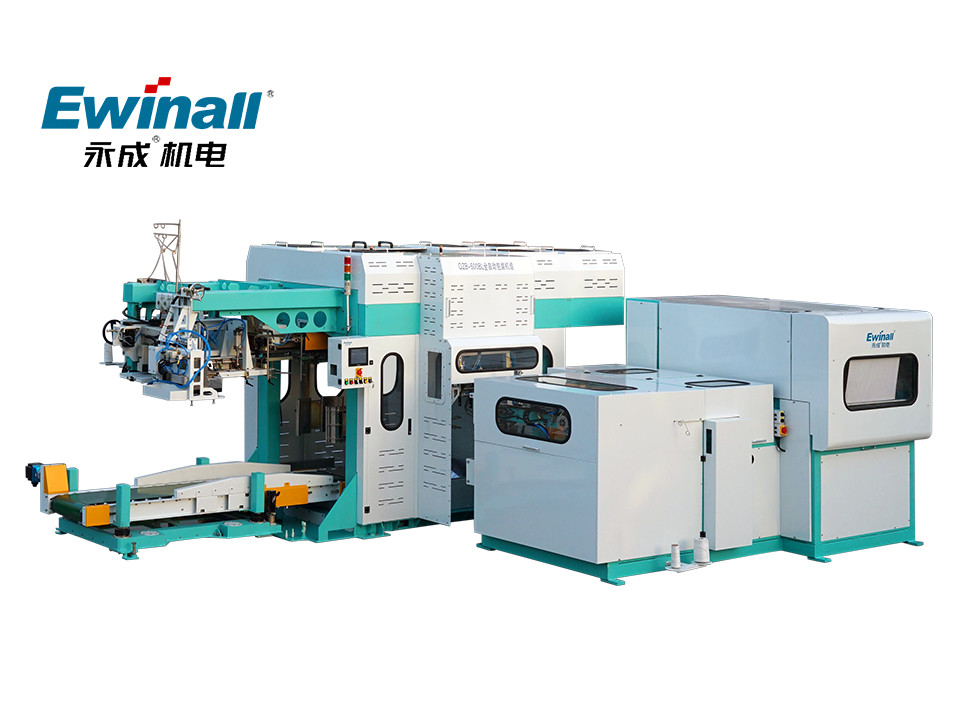

Πλήρως αυτόματη μηχανή συσκευασίας αλευριού, και γεύμα σόγιας και χορτονομή, 40-70kg, αυτόματη κατασκευή τσαντών
Qzb-500BL αυτόματη συσκευάζοντας μονάδα
1. Σύνθεση εξοπλισμού
Τα κύρια συστατικά της αυτόματης συσκευάζοντας μονάδας:
1.1. Σερβο κλίμακα συσκευασίας (προαιρετική)
1.2. Συνέλευση τροχαλιών
1.3. Αυτόματη τσάντα που κατασκευάζει τη μηχανή
1.4 . Συνέλευση ράβοντας μηχανών συνδυασμού
1.5 . Αυτόματος μεταφορέας ανελκυστήρων
1.6 . Συσκευάζοντας σύστημα ελέγχου μονάδων
2. Η κύρια τεχνική απόδοση της συσκευάζοντας μονάδας
Η κύρια βάση του σχεδίου: αυτόματη συσκευασία, βελτιώνοντας την αποδοτικότητα, που σώζει το εργατικό δυναμικό, και την κατάλληλη λειτουργία.
Τεχνικές παράμετροι προϊόντων, υλικά συσκευασίας και λειτουργούντες όροι εξοπλισμού
| αύξων αριθμός |
πρόγραμμα |
παράμετρος |
| 1 |
Μέγεθος οικοδεσποτών (Λ Χ W Χ Χ) χιλ. |
6208.5×3672.5×2191 |
| 2 |
Δύναμη οικοδεσποτών |
AC380V±10%, 50Hz, τριφασικό σύστημα πέντε-καλωδίων, 12kW,
Να στηρίξει τη μορφή: TN-s
|
| 3 |
Μέγιστη ικανότητα παραγωγής |
Πίτουρο, δευτεροβάθμιο αλεύρι, DDGS, γεύμα βαμβακόσπορων, τσάντες γεύματος πίτουρου ρυζιού (420-480)/ώρα
Πακέτα γεύματος σόγιας 660~720) (/ώρα
|
| 4 |
Συσκευάζοντας σειρά |
Γεύμα σόγιας 50 ~ 70kg
Πίτουρο 40kg
Δευτεροβάθμια σκόνη 50kg
|
Γεύμα 50kg βαμβακόσπορων
γεύμα 60Kg πίτουρου ρυζιού
DDGS 50kg
|
| 5 |
πίεση εργασίας |
(0,5 ~ 0,7) MPA |
| 6 |
Κατανάλωση συμπιεσμένου αέρα |
333L το /min (0.5MPa) |
| 7 |
υλική θερμοκρασία |
(0~40) ℃ |
| 8 |
Θερμοκρασία εργασίας |
(0~40) ℃ |
| 9 |
επίπεδο θορύβου |
≤80dB (Α) |
| 10 |
Πίεση αέρα αφαίρεσης σκόνης |
(- 0.01~-0.03) φραγμός |
| 11 |
Όγκος αέρα αφαίρεσης σκόνης |
V=20m ³ /min (διευθετήσιμα) |
| 12 |
Τύπος τσαντών |
τσάντα ρόλων |
| 13 |
υλικό τσαντών |
Μη-τοποθετημένη σε στρώματα υφαμένη τσάντα |
| 14 |
μέγεθος ετικετών |
L97mm×W57mm, υλικό εγγράφου του Κραφτ. |
| 15 |
Προδιαγραφή τσαντών συσκευασίας (τσάντα ρόλων) |
Διάμετρος ρόλων τσαντών (χιλ.): ≤1200mm:
Ενιαίο μήκος τσαντών (χιλ.) α: (1050~1240) χιλ.
Ενιαίο πλάτος τσαντών (χιλ.) β: (650~800) χιλ.
|
| 16 |
περάτωση τσεπών |
Ράβοντας μηχανές, που διπλώνουν τις μηχανές |
| 17 |
Εφαρμόσιμα υλικά |
Γεύμα σόγιας, πίτουρο, δεύτερο γεύμα, DDGS, γεύμα βαμβακόσπορων, γεύμα πίτουρου ρυζιού, τροφή πουλερικών |
Σημείωση: 1. Η ζυγίζοντας μονάδα της μηχανής συσκευασίας είναι ένα προαιρετικό προϊόν.
3.Features
3.1. Η πλήρως αυτόματη μηχανή συσκευασίας, αφότου τοποθετείται με το χέρι ο εξοπλισμός στο ρόλο τσαντών, αυτό μπορεί να πραγματοποιήσει την αυτόματη τσάντα κάνοντας, αυτόματος ανεφοδιασμός τσαντών, αυτόματη φόρτωση τσαντών, αυτόματη τσάντα που ανοίγει, αυτόματη ανίχνευση, αυτόματο ζύγισμα, αυτόματη πλήρωση, αυτόματη σφράγιση, αυτόματη παράδοση ετικετών, υψηλός βαθμός της αυτοματοποίησης.
3.2. Η ειδικά αναπτυγμένη υφαμένη τσάντα που κατασκευάζει τη μηχανή υιοθετεί τη συνεχή μέθοδο ανεφοδιασμού τσαντών αυτόματου τυλίγματος, αυτόματης κοπής, διπλώματος, ραψίματος και αυτόματης τοποθέτησης μέσα σε σάκκο του υφαμένου υφάσματος τσαντών, το οποίο μπορεί γρήγορα, σταθερά και σοβαρά να κάνει τις τσάντες για το συσκευάζοντας μηχανισμό και να ανοίξει την τσάντα.
3.3Friendly το σχέδιο ανθρώπου-μηχανής διεπαφών, που χρησιμοποιεί την οθόνη αφής, προγραμματίσημο σύστημα ελέγχου PLC, λειτουργία επίδειξης ανθρώπου-μηχανής διεπαφών είναι σαφέστερο και κατάλληλο, πιό ανθρωπιστικός. Ο εξοπλισμός έχει μια λειτουργία αυτοδιάγνωσης ελαττωμάτων, και τα ελαττώματα μπορούν να αποβληθούν γρήγορα σύμφωνα με τις υπαγορεύσεις οθόνης αφής.
3.4The ο εξοπλισμός έχει την υψηλή ασφάλεια, υιοθετεί μια κλειστή δομή, και είναι εξοπλισμένος με μια ενδασφαλίζοντας συσκευή. Εάν ένας εργαζόμενος εισαγάγει τον εξοπλισμό, ο εξοπλισμός θα σταματήσει αυτόματα και θα δώσει έναν συναγερμό. Τον εξοπλισμό μπορεί μόνο να ξαναξεκινήσουν μετά από τη χειρωνακτικές επιβεβαίωση και την αναστοιχειοθέτηση.
3.5. Η μοναδική υφαμένη τσάντα κατοχύρωσε την ανοίγοντας τεχνολογία τσαντών με δίπλωμα ευρεσιτεχνίας, που συνδυάστηκε με τη μεγάλη κενή προσρόφηση ροής, σταθερό και αξιόπιστο άνοιγμα τσαντών.
3.6. Ο μηχανισμός μετάδοσης υιοθετεί τη μέθοδο μετάδοσης σερβο μηχανών και εργαλείων για να εξασφαλίσει ότι κάθε ενέργεια είναι εύκαμπτη, ακριβής και γρήγορη.
3.7. Ο μοναδικός αυτόματος ανυψωτικός μεταφορέας υιοθετεί τη single-point κάθετη ανύψωση κίνησης και τέσσερις-σημείου, η οποία έχει τα πλεονεκτήματα του ευρέος φάσματος της ανύψωσης του ύψους, της ακριβούς και σταθερής ανύψωσης, και της ισχυρής ικανότητας μεταφοράς.
3.8. Το ζυγίζοντας σύστημα υιοθετεί μια προηγμένη δομή μέτρησης, σχεδίασε ειδικά τρεις αισθητήρες, και ένα επιστημονικό και λογικό σχεδιάγραμμα, έτσι ώστε ο ζυγίζοντας κάδος τονίζεται εύλογα, ο οποίος βελτιώνει πολύ τη σταθερότητα και την αντιπαρεμβατική δυνατότητα του εξοπλισμού.
